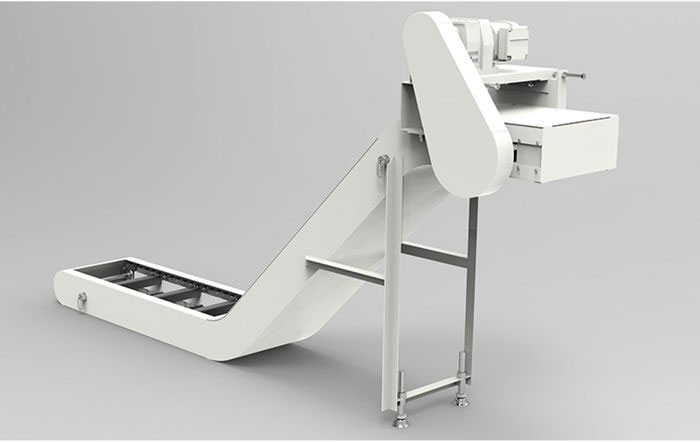

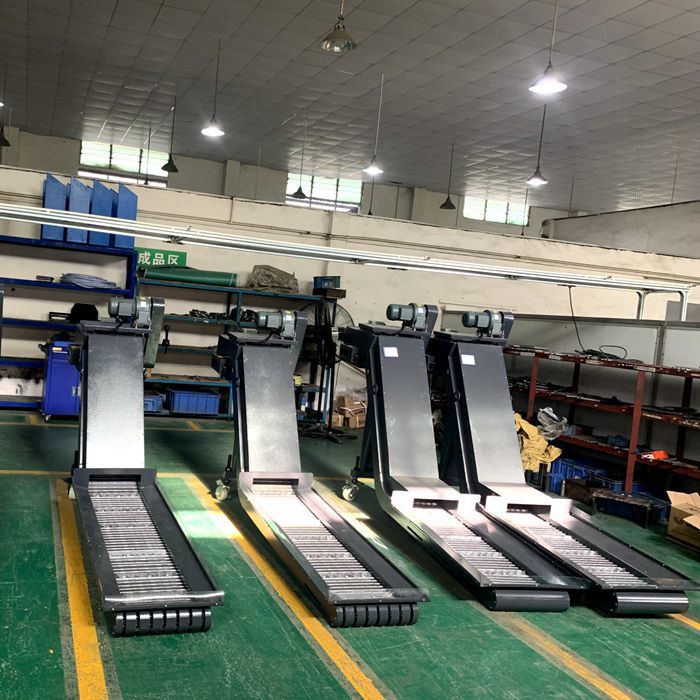

一、設備簡介

　　刮板式排屑機用于輸送車床加工后產生的各種金屬屑、鐵屑、不銹鋼屑、鋁屑等塊狀粉碎或粉狀切屑，實現切削液與碎屑分離，分離后的切削油集中到底部郵箱中，碎屑通過輸送機傳輸?shù)郊架噧?nèi)。

　　機床排屑機用于輸送長度小于 150mm 的條狀、片狀及顆粒狀碎屑，可作為機床、銑床、鉆床、車床等加工中心設備后續處理設備，避免切屑油污染環境，保證加工車間的干凈衛生。

二、設備工作原理

　　刮板排屑輸送機采用殼體底部與刮板鏈條相對運動，實現碎屑輸送工作原理，在設備運行過程中，碎屑在水平或傾斜狀態下都可以連續、勻速向前移動，將其排出到收集車。

三、結構組成

　　機床刮板排屑機由殼體、電機、減速機、驅動鏈條、傳動鏈條、刮板和油箱等組成，電機輸出動力帶動驅動鏈條運行，將力傳遞到傳動鏈條上，從而帶動刮板循環運動，將金屬屑沿殼體底部輸送到集屑車上方。

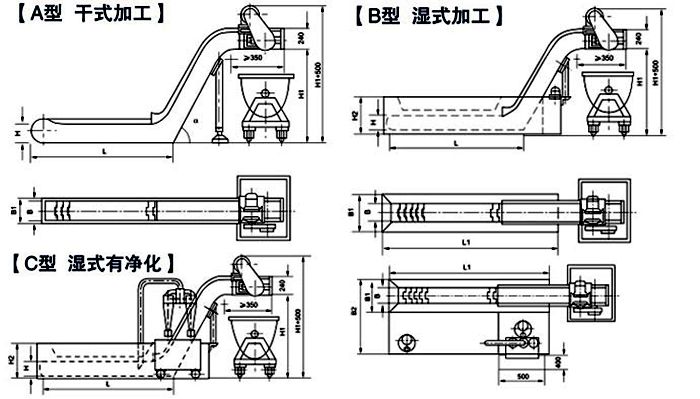

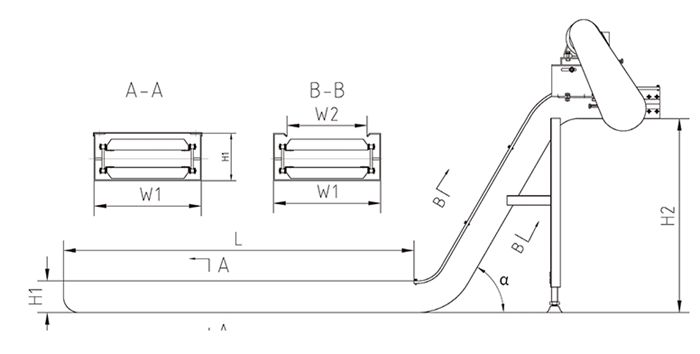

四、型號及技術參數

五、工作視頻
